Restauration , reconstruction ameliorations sur Volvo Combi 220

Message  daniel.d le Dim 30 Oct - 0:13

L'Amazon n'est pas un long fleuve tranquille comme certain pourraient le penser .....la preuve ci dessous par les surprises qu'elle réserve !! Rolling Eyes Rolling Eyes

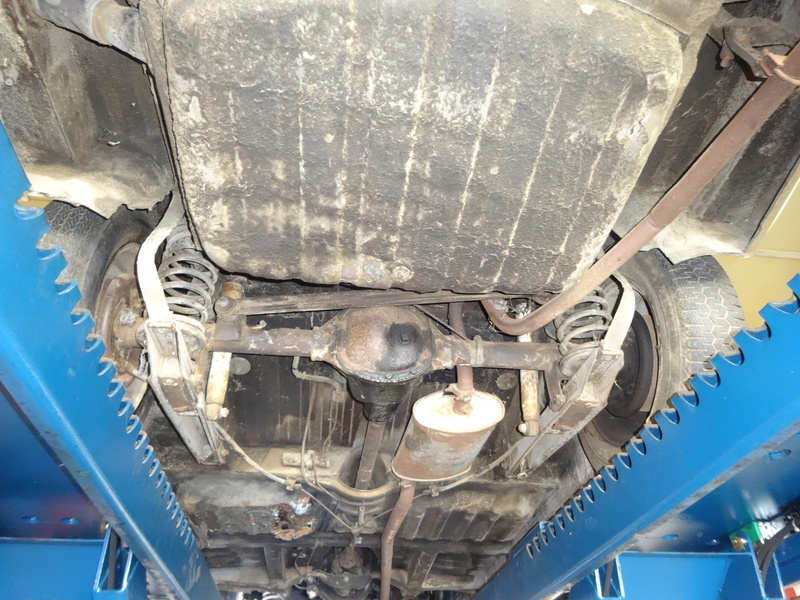

Véhicule acheté en Hollande  début 2014, importé des USA, origine Sacramento , 1ere main ,complet et tournant, en bon état général apparemment vu son âge !!!!

Sauf les plancher qui ont pris quelque humidité












Bilan à première vue de cette acquisition  study .....Bon plan car pas trop de corrosion aux parties structurelles (longerons et bas de caisses )
De plus elle a passer le CT sans contre visite.....étonnant ...Non ?? Shocked
Au fur et a mesure de l'avancement , je vais quelque peu dechanter   Embarassed

Après j'attaque le démontage .....début 2016, et pour cause je voulais régulariser les papiers avant tous travaux ...et là cela n'était pas simple, car l'administration des douanes Françaises ne connait pas les documents de dédouanement Européen d'où le sketche de Fernand Raynaud (chuis pas un imbécile chuis douanier ....) est toujours d'actualité.....






Les petites surprises habituelles de ce modèle






Remplacement des planchers












Et un bac a batterie .....1 cheers




avatar
daniel.d

Messages : 114
Date d'inscription : 15/11/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration , reconstruction ameliorations sur Volvo Combi 220

Message  daniel.d le Dim 30 Oct - 9:33

Après le traitement de fond des parties fortement pourries , je passe au décapage total et chimique de la coque
Direction Stuttgart pour le traitement de décapage peinture Blackson et autre cochonnerie adhérente et traitement de la corrosion par bain

Cela coute un œil  Cool mais au moins tous est enlevé et dérouillé dans le moindre des recoins, et vu le prix d'une peinture a ce jour , mieux vaut ne pas se rater au risque de la refaire dans quelques mois et au mieux quelques années  Very Happy








.





avatar
daniel.d

Messages : 114
Date d'inscription : 15/11/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration , reconstruction ameliorations sur Volvo Combi 220

Message  daniel.d le Dim 30 Oct - 10:00

Sortie du bain de la demoiselle et SURPRISES  scratch !!!



Les conséquences d'une réparation à l'Américaine






Longerons bien choqués heureusement derrière le support du ressort , la géométrie de la coque est préservée, mais un retrait s'impose







Je constate que débosseler proprement et planer une tôle ne doit pas exister dans le dictionnaire US

Mise de la coque sur remorque , emballage pour éviter les projections de la voiture meneuse et retour maison






au retour , mise en stockage du véhicule dans l'attente de la collecte de pièces pour réparation du choc arrière
avatar
daniel.d

Messages : 114
Date d'inscription : 15/11/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration , reconstruction ameliorations sur Volvo Combi 220

Message  daniel.d le Dim 30 Oct - 10:27

Après quelques semaines de traque sur le net study et interrogations puis visite des fournisseurs les plus proche, je suis revenus avec quelques éléments drunken

Une aile arrière droite neuve New Old Stock







Une aile arrière gauche d'occasion, et  un hayon arrière

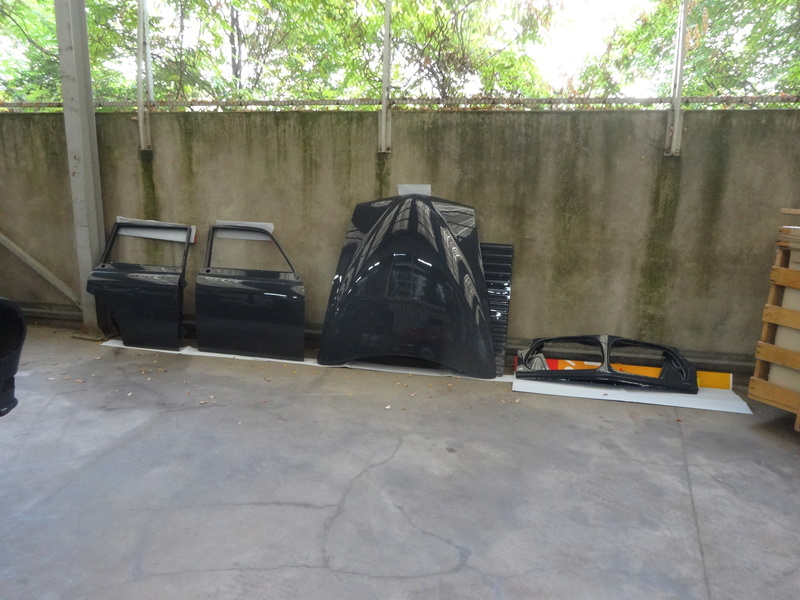

On attaque par le plus facile , les ouvrants et parties fixe à redresser













avatar
daniel.d

Messages : 114
Date d'inscription : 15/11/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration , reconstruction ameliorations sur Volvo Combi 220

Message  daniel.d le Dim 30 Oct - 11:20

Après bridage de la coque sur le sol plan, la coque est mise de niveau, et les cotes diagonales de châssis et de hauteur sous coque  sont prisent avant  mise en œuvre des élongations pour retendre les tôles arrière et étirer les longerons afin de déterminer l'orientation de la traction







après étirement , les longerons ont un meilleur aspect !!

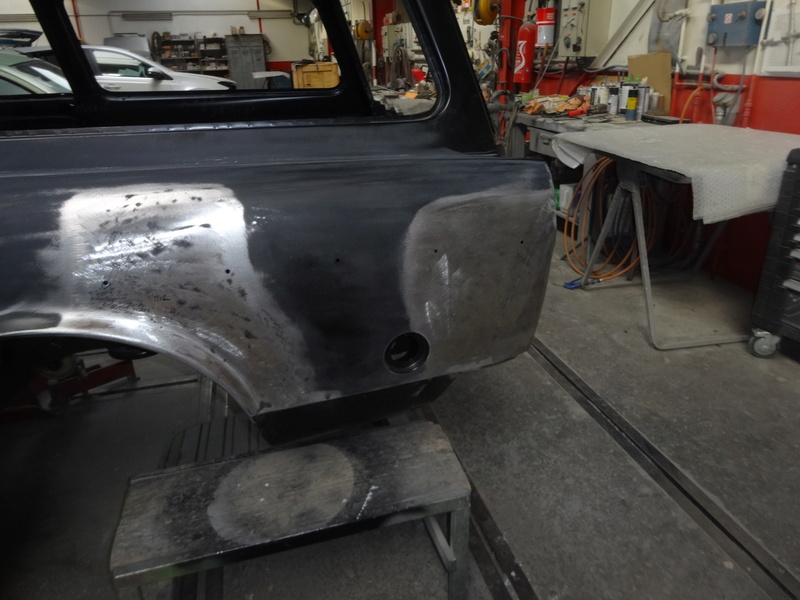

Pour les ailes arrières on tranche dans le vif ...découpe et greffe coté gauche avec un élément d'occasion















Du travail d'artiste pour compenser celui d'un gougnafier




Coté droit le souci est moindre .....retrait des bosses et un coup d'étamage suffiront bom



Passage en finition de carrosserie pour les mastics fin
















avatar
daniel.d

Messages : 114
Date d'inscription : 15/11/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration , reconstruction ameliorations sur Volvo Combi 220

Message  Noël le Dim 30 Oct - 11:39

Super boulot Daniel.
J'ai déplacé le premier sujet que tu avais fait sur cette partie du forum. On doit pouvoir les fusionner si tu le désires.
avatar
Noël

Messages : 799
Date d'inscription : 13/11/2010
Age : 59
Localisation : Champgeneteux 53

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration , reconstruction ameliorations sur Volvo Combi 220

Message  daniel.d le Dim 30 Oct - 12:52

Déplacement vers la cabine de peinture pour la finition en gris 80-1 solvanté avec ajout de vernis dilué à la teinte pour la dernière couche afin d'obtenir un meilleur tendu et une brillance durable.

La résultante ci dessous Very Happy Shocked












avatar
daniel.d

Messages : 114
Date d'inscription : 15/11/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration , reconstruction ameliorations sur Volvo Combi 220

Message  daniel.d le Dim 30 Oct - 13:09

Après quelque jours de séchage je passe au remontage des ouvrants , pose des joints et des gaches de fermeture , plus quelques accessoires


Partie arrière










Face avant et capot





Portes




et quelques baguette, lettres et feux .... une façon de lui donner un peu de gueule











avatar
daniel.d

Messages : 114
Date d'inscription : 15/11/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration , reconstruction ameliorations sur Volvo Combi 220

Message  daniel.d le Dim 30 Oct - 14:02

Voila pour l'instant .....retour de la coque sous abri  pour un hivernage dans l'attente d'une place au garage pour le remontage des accessoires qui sont actuellement en cours de préparation ou en attente de modification lourde ..... scratch



UN PETIT AVANT GOUT  Rolling Eyes Espérant ne pas heurter les puristes et tout en sachant que cela est réversibles pour en revenir à l'origine sans modifier quoi que se soit de structurel.

Montage d'un différentiel de pont " Torsen" Eaton

Montage d'une boite 4 + OD type J

Moteur B 20  2act 16v

Le bloc rouge

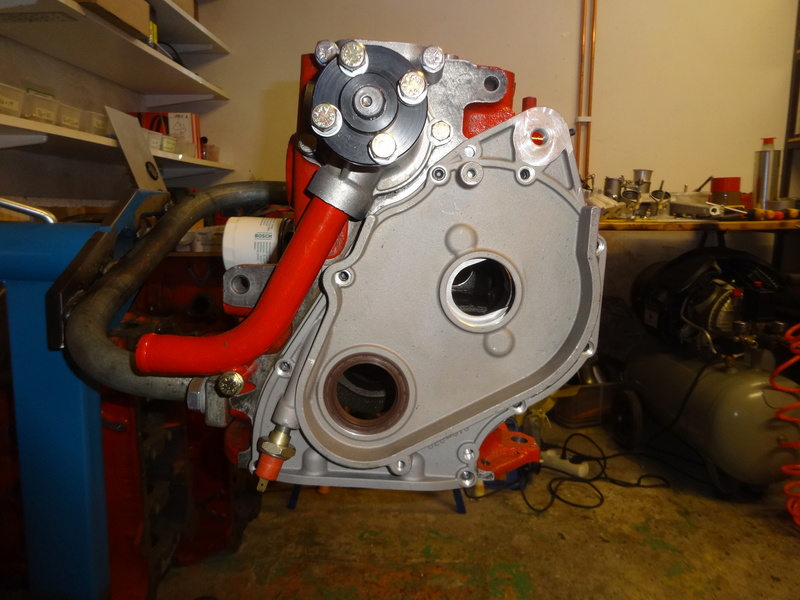

Modif du carter avant pour insérer la courroie de distribution



Carter de courroie



les différents arbres



Le remplaçant de l'arbre à came avec pignon usiné en inverse pour l'entrainement de l'allumeur et de la pompe a huile, car ce dernier est entrainé par la courroie et non le pignon de vilebrequin qui entraine le pignon de larbre a cames , de ce fait obligation d'inversion de sens de rotation



La pièce maitresse





Et les soupapes sortient tout droit de chez Cosworth


Ca vas donner à la voiture un certain ..........




Et montage des freins qui vont avec Smile
avatar
daniel.d

Messages : 114
Date d'inscription : 15/11/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration , reconstruction ameliorations sur Volvo Combi 220

Message  Noël le Dim 30 Oct - 18:58

Impatient de voir le résultat.....
avatar
Noël

Messages : 799
Date d'inscription : 13/11/2010
Age : 59
Localisation : Champgeneteux 53

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration , reconstruction ameliorations sur Volvo Combi 220

Message  Tom Steverink le Mer 18 Jan - 9:25

Super! Mais: "Moteur B 20 2act 16v " ?
Ou avez vous trouvé cette culasse? Je sais d'un Suedois qui a fait une culasse comme ça, mais c'était pas à vendre?
Je vais suivre comment ça marche!! Belle technique!
avatar
Tom Steverink

Messages : 113
Date d'inscription : 07/05/2013
Age : 64
Localisation : Brugny-Vaudancourt, Champagne Ardenne, dép. 51

Voir le profil de l'utilisateur http://klassiekevolvo.jouwweb.nl/

Revenir en haut Aller en bas

Re: Restauration , reconstruction ameliorations sur Volvo Combi 220

Message  volvo 142 le Mer 18 Jan - 20:09

beau travail!

volvo 142

Messages : 164
Date d'inscription : 02/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration , reconstruction ameliorations sur Volvo Combi 220

Message  XAVIER B le Lun 23 Jan - 9:59

Génial Very Happy Exclamation Exclamation
avatar
XAVIER B
Admin

Messages : 651
Date d'inscription : 16/11/2010
Age : 51
Localisation : BUC - VERSAILLES 78

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration , reconstruction ameliorations sur Volvo Combi 220

Message  savolco le Mar 24 Jan - 16:43

Ex-

Very Happy
avatar
savolco

Messages : 1134
Date d'inscription : 12/01/2011
Localisation : Ardèche

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration , reconstruction ameliorations sur Volvo Combi 220

Message  Dominique le Mer 25 Jan - 10:39

Trop fort, Franck, il m'a fallu au moins une demi heure pour comprendre !!!! rendeer
avatar
Dominique

Messages : 245
Date d'inscription : 29/12/2010
Age : 65
Localisation : SARTROUVILLE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration , reconstruction ameliorations sur Volvo Combi 220

Message  savolco le Ven 27 Jan - 9:12

Bah, je n'ai aucun mérite, Daniel avait donné la mesure dans son post rendeer
avatar
savolco

Messages : 1134
Date d'inscription : 12/01/2011
Localisation : Ardèche

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
